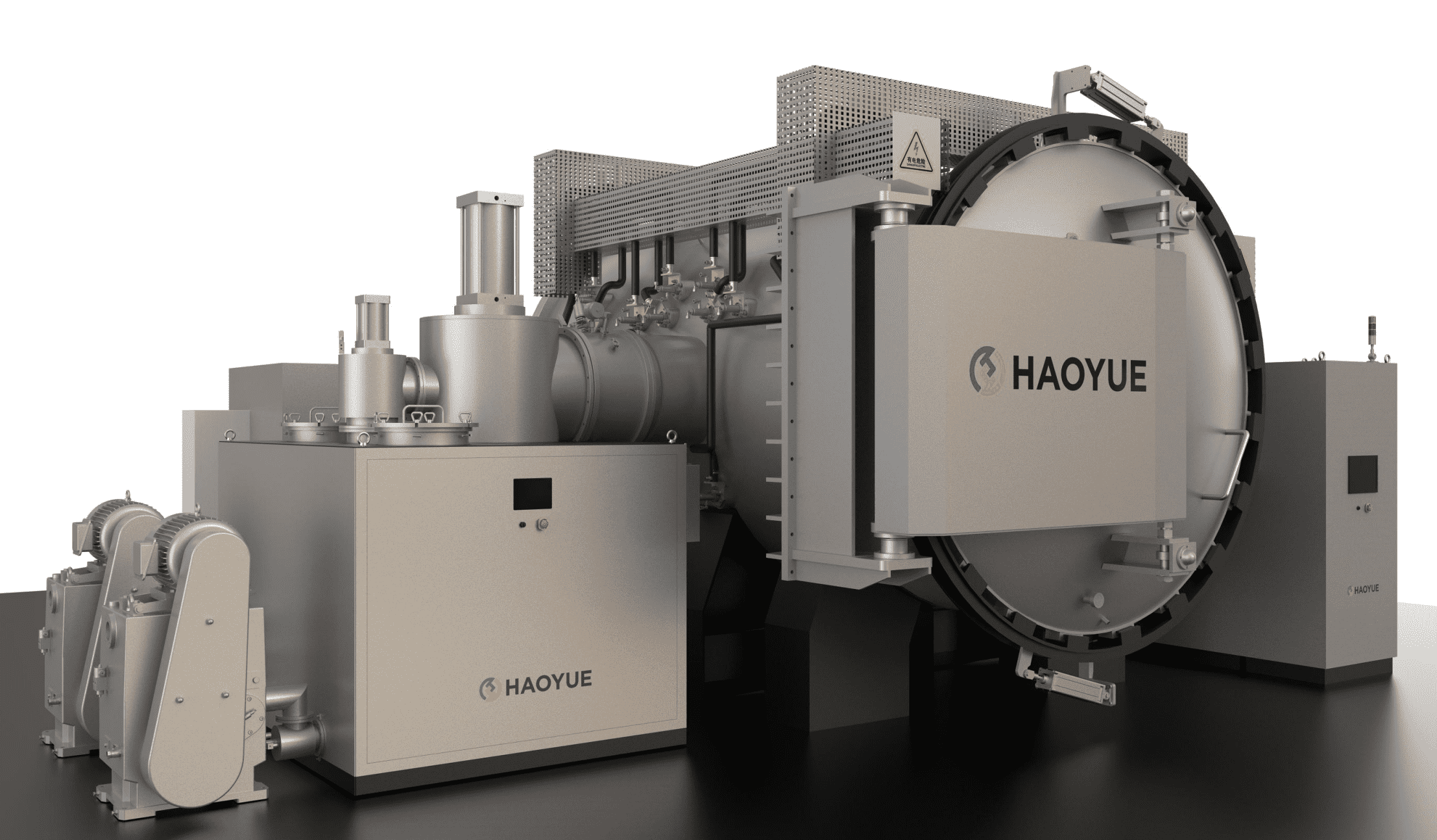

真空退火爐是一種用于金屬、合金及其他材料熱處理的重要設備，廣泛應用于電子、航空航天、汽車制造等領域。通過在真空環境中加熱材料，可以有效去除材料內部的應力，提高其機械性能和抗腐蝕能力。本文將對真空退火爐的設計與結構進行分析，探討其關鍵組成部分及功能。
　　
　　一、工作原理
　　
　　真空退火的基本原理是利用高溫下材料原子的擴散和重排，消除內應力并促進相變。在真空環境中，材料表面氧化和反應的可能性大大降低，從而保證了材料的純度和性能。這一過程通常包括加熱、保溫和冷卻三個階段，各個階段的溫度控制和時間設置對于最終產品的質量至關重要。
　　
　　二、主要結構
　　
　　1、爐體：爐體是真空退火爐的核心部分，其結構一般采用耐高溫、耐腐蝕的材料如不銹鋼或合金鋼，以確保長期穩定的工作性能。爐體內部通常涂有耐高溫涂料，以增強其耐熱能力和降低熱損失。
　　
　　2、真空系統：真空系統由真空泵和真空閥組成，其作用是將爐內空氣抽出，創造所需的真空環境。常用的真空泵包括旋片泵和擴散泵，旋片泵用于粗抽，而擴散泵則用于精抽，以達到更高的真空度。
　　
　　3、加熱元件：加熱元件是提供熱量的關鍵部分，通常采用電阻絲、碳化硅或感應加熱等方式。加熱元件的布置設計需要均勻，以確保爐內溫度分布均勻，防止材料局部過熱或過冷。
　　
　　4、溫控系統：溫控系統對其性能至關重要。該系統通常包括溫度傳感器（如熱電偶）和控制器。溫度傳感器負責實時監測爐內溫度，并將數據反饋給控制器。控制器根據預設的曲線調整加熱元件的功率，以實現精確的溫度控制。
　　
　　5、冷卻系統：在退火過程中，尤其是材料完成加熱后，快速而均勻的冷卻是非常重要的。冷卻系統通常包括水冷卻或風冷裝置，能夠快速將爐內溫度降低到安全范圍，防止材料因過快冷卻而出現裂紋或變形。
　　
　　6、密封系統：爐門和其他連接部分的密封性直接影響真空程度，因此密封系統的設計必須嚴密。常用的密封材料包括氟橡膠和聚四氟乙烯，具有良好的耐高溫和耐腐蝕性能。

　　
　　三、設計要點
　　
　　1、真空度要求：根據不同材料的特性和用途，設計時需明確所需的真空度。一般而言，要求達到10^-3Pa以下的真空度，以確保材料在熱處理過程中的穩定性和純度。
　　
　　2、加熱速率與保溫時間：加熱速率和保溫時間對材料的微觀結構和性能影響顯著。在設計時，需要根據具體材料的特性選擇合適的加熱速率和保溫時間，以實現最佳的退火效果。
　　
　　3、溫度均勻性：爐內溫度的均勻性直接關系到退火質量。設計時應合理布置加熱元件，并考慮使用多個溫度傳感器進行監控，確保整個爐腔內的溫度一致。
　　
　　4、安全性設計：其設計還必須考慮安全因素，包括壓力、安全閥、報警系統等，確保在異常情況下能夠及時采取措施，避免事故發生。
　　
　　5、節能與環保：設計越來越注重節能與環保，采用高效的保溫材料和先進的能源管理技術，以降低能耗和排放。
　　
　　四、結論
　　
　　真空退火爐作為一種重要的熱處理設備，其設計與結構直接影響到材料的性能和生產效率。通過對爐體、真空系統、加熱元件、溫控系統等關鍵部分的優化設計，可以顯著提升退火效果，滿足日益增長的工業需求。隨著科技的不斷進步，將更加智能化、節能化，為各行各業的發展提供更強有力的支持。
